主頁 > 產品介紹 > 電氣設備安裝調試與維修實訓設備 > 電氣工程綜合實驗臺 2026-03-21

[規格型號]：	DBDAZ-19
[產品名稱]：	電氣工程綜合實驗臺
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

DBDAZ-19 電氣工程綜合實驗臺

一、概述
電氣工程綜合實驗臺是我公司根據當前實驗教學改革的發展，集眾多國內外廠家的優點，精心研制、改進而成的新一代實驗設備。能滿足《電機與拖動基礎》、《交流變頻調速》、《電力電子技術》、《電氣與PLC技術》、《自動控制原理實驗》、《計算機控制技術》、《電氣工程基礎訓練》、《電氣工程基礎》等課程實驗。電氣工程綜合實驗臺特別適用于高等院�，F(xiàn)有的電機、電力電子技術及電氣控制實驗設備的更新改造，同時也為中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備，為教師或研究生開發新實驗或進行科學研究工作提供良好的實驗條件。

教室布局參考效果圖（具體以實際教室尺寸為準）

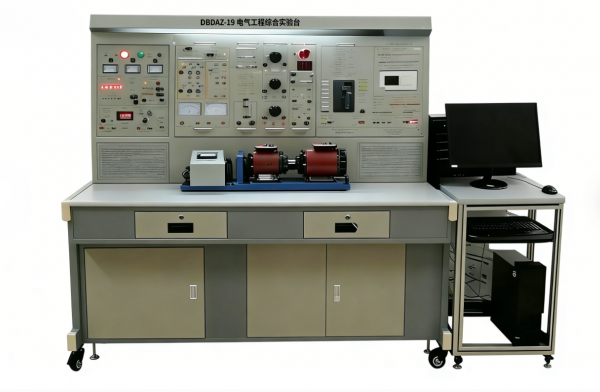

電氣工程綜合實驗臺

（實驗臺結構參考圖片，具體尺寸可按客戶要求定做）

二、實驗裝置特點
1、綜合性強本裝置掛件配齊時可完成目前國內各類院校電機，電力電子及電氣控制，PLC，自動控制系統與計算機控制技術等學科課程的全部實驗項目。
2、適應性強能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。
3、整套性強從儀器儀表、專用電源、電機及其它實驗部件到實驗連接專用導線等均配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配置。
4、直觀性強各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。
5、科學性強裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源；實驗噪聲小，整齊美觀，改善實驗環境；電氣控制實驗，內容豐富，設計合理，除了加深理論知識外，還為學生走向社會打下良好的基礎；
6、開放性強控制屏供電隔離（浮地設計），并設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，使用方便。整套裝置經過精心設計，加上可靠的元器件質量及可靠工藝作為保障，產品性能優良，所有這些均為開放性實驗創造了條件，有利于提高學生分析問題和解決問題的能力。
三、技術性能
1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.5KVA
4、重量：300Kg
5、外形尺寸：1870×700×1600mm3
四、裝置的基本裝備
1、DQ01電源控制屏(鐵質噴塑結構，鋁質面板)
(1) 交流電源
提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點)�？烧{(diào)交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。
提供三相同步變壓器1組，電壓為：380V/3×15V。
(2) 高壓直流電源兩路
提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源（內設過流過壓保護措施）各一組，并設有直流數顯電壓表及切換開關。
(3) 人身安全保護體系
設有三相隔離變壓器一組(三相電源經鑰匙開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；
設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。實驗連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。
設有電壓型漏電保護器，控制屏若有漏電現象，即切斷電源。
實驗連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。
(4)實驗管理器：具有設定時間、到時報警、切斷電源及記錄各種告警次數等功能。
(5) 控制屏正面大凹槽內，設有兩根圓鋼管，可掛儀表及實驗部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用�？刂破羶蓚仍O有三極220V電源插座及三相四極380V電源插座。設有實驗裝置照明用的220V、40W日光燈一盞。
2、DQ02實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
3、DQ03-1固定電機導軌,光電編碼器測速系統及智能數顯轉速表。
包括固定電機的導軌等，導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間同軸連接，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。
4、DQ05三相組式變壓器（三只相同的單相變壓器組成，原邊220V/0.35A，副邊55V/1.4A）
5、DQ07直流復勵發電機（Un=DC200V ， IN=0.5A ， PN=100W ， n=1600RPM ，絕緣等級E ）
6、DQ09直流并勵電動機（（Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，絕緣等級E ）
7、DQ10三相鼠籠式異步電動機（Un= AC3800V/220V，接法 Y/Δ，轉速 1420 RPM，功率100W ,電流0.5A，絕緣等級E）
8、DQ11三相線繞式異步電動機（AC220V，接法 Y，轉速 1380RPM，功率120W ,電流0.6A，絕緣等級E）
9、GDQ12線繞式異步電機起動與調速電阻箱：提供0、2、5、15、35五檔同軸聯調的三相繞線異步電動機轉子起動、調速電阻一組。
10、DQ19校正直流測功機（（Un=220V、IN=2.2A、PN=355W、n=1500r/min，絕緣等級E）
即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的2～3倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試。
11、DQ22直流數字電壓、毫安、安培表(三只)：直流數顯電壓表一只，采用ICL公司高性能AD轉換器配以高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍0-300V。手動量程為：2V、20V、300V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。
直流數顯毫安表一只，采用ICL公司高性能AD轉換器配以高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。
直流數顯電流表一只，測量范圍0～5A，三位半數顯，精度為0.5級，具有短路保護功能。
12、DQ25單/三相智能型功率、功率因數表：由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路。能同時測量兩路單相功率P1、P2，三相功率等于兩路功率之和（兩表法測量三相總功率）。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲測量數據，供隨時查閱。
13、DQ26三相可調電阻器(三組90Ω×2/1.3A/150W瓷盤電阻)
14、DQ27三相可調電阻器(三組900Ω×2/0.41A/150W瓷盤電阻)
15、DQ29可調電阻器、電容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，35μF/450V、4μF/450V電力電容各1只。
16、DQ31波形測試及開關板：由變壓器波形測試部分和兩個三刀雙擲開關、一個雙刀雙擲開關組成。
17、DQ44數/模交流電流表：由三只數字交流電流表和一只指針式精密交流電流組成。測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。指針式精密交流電流表一只，采用帶鏡面、雙刻度線（紅、黑）表頭（不同的量程讀取相應的刻度線），測量范圍0～5A，分0.3A、1A、3A、5A四檔，精度1.0級，直鍵開關切換，設有超量程指示，告警等功能。
18、DQ45數/模交流電壓表：由三只數字交流電壓表和一只指針式精密交流電壓表組成。
指針式精密交流電壓表1只，采用帶鏡面、雙刻度線（紅、黑）表頭（不同的量程讀取相應的刻度線），測量范圍0～500V，分10V、30V、100V、300V、500V五檔，輸入阻抗1MΩ，精度1.0級，直鍵開關切換，每檔均有超量程告警、指示等功能。
19、DK03晶閘管主電路：提供6只5A/1200V的晶閘管，每只晶閘管均設有RC吸收和保險絲保護裝置，晶閘管可通過外加觸發信號進行觸發（留有觸發脈沖輸入接口）。提供6只5A/1000V的二極管，另外有一組平波電抗器（100mH、200mH和700mH）及精度1.0級帶鏡面指針±300V的直流電壓表、精度1.0級帶鏡面指針±2A的直流電流表，兩表均為正負顯示。
20、DK04三相晶閘管集成觸發電路：提供三相晶閘管觸發電路、功放電路等，與DK03配套使用。設有觸發脈沖觀察孔、同步信號觀察孔、鋸齒波斜率調節觀察孔等。
21、DK05 單相晶閘管觸發電路實驗：提供單結晶體管、鋸齒波同步移向、正弦波同步移向觸發電路，單相交流調壓，西門子TCA785觸發電路等。
22、DK07直流斬波實驗：根據西安交通大學王兆安教授和黃俊教授主編的《電力電子技術》(第四版)中相關的直流斬波內容而設計的；提供組成直流斬波電路所需的元器件和采用專用的PWM控制集成電路SG3525�？赏瓿山滩闹薪祲簲夭娐罚˙uck Chopper）、升壓斬波電路（Boost Chopper）、升降壓斬波電路（Boost -Buck Chopper）、Cuk斬波電路、Sepic斬波電路、Zeta斬波電路六種典型實驗。
23、DK08給定及實訓器件：提供給定（±15V可調電壓輸出）、壓敏電阻（作為過壓保護元件，內部已連成三角形接法）、二極管等。
24、DK09新器件特性實驗：提供SCR、MOSFET、IGBT、GTO 、GTR新器件，可完成電力電子新器件特性實驗。
25、DK12變壓器實驗：提供三相芯式變壓器一個（該變壓器有2套副邊繞組，原、副邊繞組的電壓為127V/63.6V/31.8V），用于異步電機串級調速實訓和三相橋式、單相橋式有源逆變電路實訓；還設有三相不控整流電路等模塊。
26、DK13功率器件驅動電路實驗箱：主要是為完成新器件特性實驗提供驅動和保護電路，使學生了解電力電子新器件的驅動特性。主要包括電源、驅動電路、PWM波形發生器。
（1）電源：為驅動電路提供電源，包括±5V、+20V、±15V直流電源。
（2）驅動電路：包括MOSFET、IGBT、GTR和GTO的驅動電路。其中IGBT的驅動電路采用了專用芯片EXB841。
（3）PWM波形發生器：由SG3525為核心的PWM波形發生器主要為新器件驅動電路提供PWM驅動波形；可以通過頻率調節旋鈕進行頻率調節；通過占空比電位器來調節PWM波的占空比；頻率范圍分為2擋，通過鈕子開關切換，高頻檔是為MOSFET和IGBT驅動電路提供PWM波形，頻率調節范圍4KHz～10KHz；低頻檔是為GTR和GTO驅動電路提供PWM波形，頻率調節范圍400Hz～1KHz；占空比均能從0%調至100%。
27、BP-1 三相異步電機變頻調速系統（三菱 FR-E740-0.4K-CHT：提供三菱FR-E740-0.4KW-CHR變頻器一只，設有BOP操作面板及外圍接口，調速電位器1只。
28、PLC-1 PLC可編程控制器主機模塊（主機采用三菱FX3U-48MT）：配備日本三菱的FX3U-48MT型可編程控制器主機1套，配套日本三菱編程電纜，提供實驗所需的+24V直流電源。
29、PLC-2 可編程控制器模擬實驗
提供以下實驗模塊：
（1）液體混合裝置控制的模擬；
2）交通燈控制的模擬；
3）自動送料裝車系統的模擬；
4）自控軋鋼機的模擬。
30、PLC-3 可編程控制器模擬實驗
1) 郵件分揀機
2) 鐵塔之光
3) 步進電機控制
4) 電鍍生產線控制
5) 水塔水位自動控制
6) 自控成型機
7) 全自動洗衣機的控制
31、自控原理與計算機控制實驗箱
（1）本實驗箱具有很強的開放性能、擴展性能。運算模擬單元的運放八個，每個運算模擬單元內都有實驗所需的電阻、電容等元件，可以通過短路塊和導線靈活方便的對實驗單元電路的組合，可構造出各種型式和階次的模擬環節和控制系統；從運算模擬單元獨立出來的可變電阻器組單元檔位連續，調節精度高，接線靈活多變，充分滿足于自控原理及計算機控制技術實驗教學的要求。
（2）系統提供集成操作軟件，通過虛擬PC示波器功能可實時、清晰的觀察控制系統的各項靜、動態特性，方便了對模擬控制系統特性的研究。微型溫度控制單元可以代替烤箱進行溫度控制實驗，加上系統配置的直流電機、步進電機等控制對象，可開設控制系統課程的實驗。該系統還可擴展支持如線性系統、最優控制、系統辨識及計算機控制等現代控制理論的模擬實驗研究。
（3）系統由各單元電路、8088CPU控制單元和PC機進行通訊的串口構成；
（4）信號源發生單元電路：正弦波、方波、斜波及拋物波，信號周期在2毫秒至30秒之間可調；
（5）采樣保恃器及單穩單元電路；運算模擬單元電路；非線性單元電路；狀態指示燈單元；D/A0832數/模轉換單元電路；A/D0809模/數轉換單元電路；單節拍脈沖發生單元；電位器單元；－5V電源發生單元；驅動單元；電機單元；直流電機、步進電機模塊單元；
（6）信號測量單元：采用PC軟件實現雙蹤示波器、頻率特性分析等功能。
（7）特殊運算環節單元；
（8）可變電阻器組單元；
32、實驗連接線及配件（電機堵轉制動工具等）：實驗連接線：根據不同實驗項目的特點，配備三種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，三種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
33、電腦桌小推車：鋁木機構，設有萬向輪和顯示器保護罩。
34、實驗掛件貨架（全教室配1套）：為實驗掛件提供一個存放位置，實驗室整潔舒適。
35、提供配套實驗指導書1套。
36、提供PLC編程軟件1套。
37、配套教學數字資源
（一）電工作業培訓教學軟件（用電安全與觸電急救仿真教學軟件）
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《"維修電工"職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制。該軟件采用二維與三維結合的虛擬畫面，教導學生電工基礎知識和用電的安全及急救方法。包含電工初步知識（電工基礎、電工儀表使用、導線安全連接、安全用電工具、安全用電標志），觸電急救（觸電的方式、安全防護措施、接地與接零保護、人工呼吸，心肺復蘇等急救方法），風險排除（滅火器類型、滅火器的使用），電工電子基本操作（包括低壓電器、電機與變電器、照明電路、電子技術）等4大模塊，15個實訓單元，72個實訓項目。軟件以技能為核心，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了豐富的教學資源。
38、配套教學數字資源
（二）電機與拖動/PLC電氣控制（維修電工實訓考核教學軟件）
軟件內容包含電工基礎常識、電工工具、電工識圖、電工儀表、電工照明電路、電機、變壓器、低壓電器、電拖、示波器、低頻信號源、焊接工藝、故障排除、連線，PLC模塊等100多個實驗內容，學�？梢愿鶕�(jù)學生學習進度選擇相應的訓練模塊進行訓練。利用生動的動畫演示，配合語音對電路工作原理進行講解；可通過半透明的原理圖上的提示進行相關操作；具有與設備一致的實驗項目和實物元件介紹；具有實驗目的的描述、實驗器材的展示、典型電路的分析、電路原理聲動同步的解說、元件布局模擬操作、電路原理的模擬接線，模擬現場的工業仿真等功能。該軟件所有圖標及器件均采用3D建模，通過美工處理，整體畫面美觀大方。通過軟件的教學及仿真，能激發學員的思維、增強學員的感性認識，更好地剖析教學的重點、難點。軟件中的項目內容和實訓設備相關，學生在去實驗室之前，就可以對實操項目在理論和感觀上有個初步的認識。
39、配套教學數字資源
（三）三菱PLC與變頻器仿真教學軟件：該軟件包含可編程控制器和變頻器在內的26個項目（PLC工作原理控制，程序的執行過程，電動機的起�？刂�，電動機的正反轉控，電動機循環正反轉控制，三速電動機控制，星/角起動控制，電動機正反轉能耗制動控制，彩燈循環控制，數碼管的點亮控制，大小球傳送裝置控制，簡易機械手的控制，電鍍生產線的控制，自動交通燈的控制，皮帶運輸線的控制，工業洗衣機的控制，恒壓供水系統的控制，小推車控制，停車場車位的控制，變頻器的PU操作，變頻器的EXT操作，變頻器的組合操作，手持編程器的操作，X62W萬能銑車，Z3050搖臂鉆床，CA6140型車床）每個項目又根據需要設有：實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等多種模塊，基本涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器和變頻器的應知應會全部要求。
40、配套教學數字資源
（四）PLC可編程設計與控制虛擬仿真軟件（物料分揀PLC綜合仿真實訓軟件）
本軟件根據中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實訓和鑒定設備通用技術規范》，城鄉建設部、教育部相關專業教學大綱，為緩解我機械加工類專業傳統實驗實訓教學環節的不足、提高學生的職業技能水平為目的而研制。內容包括項目分析、PLC 控制（PLC 主機、輸出模塊、輸入模塊）、硬件安裝（機械手臂、氣動設備提升部件、物料導槽、皮帶、三相轉速電機等 19 個步驟）、電氣接線、軟件編程、調試運行六大模塊。軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。該軟件不僅可以作為實訓教學應用，其大量的原理動畫演示也可以作為助教型軟件素材應用于課堂教學環節。為電氣自動化、機電一體化等電工電子專業的技能實訓、鑒定信息化、現代化提供了豐富不可或缺的教學資源。
41、配套教學數字資源
（五）電機與變壓器仿真教學軟件
電機與變壓器仿真教學軟件依據《職業院校數字校園建設規范》（教職成函[2015]1 號）與教育部頒布的有關專業教學大綱而設計，選取典型的電機與變壓器，圍繞其核心知識點和技能點展開，兼顧教師的課堂教學，力爭達到軟件的職業性、情境性、過程性、交互性的相互交融。
本軟件包括功率電機、控制電機、信號電機和變壓器4個實訓單元，共18個典型的實訓項目，每個實訓項目下設有外形結構、工作原理、拆裝過程、故障檢測、常見應用、考考你等數目不等實訓任務。
本軟件既可支持教師的課堂演示教學，亦可支持學生進行課前預習，重點支持學生在理論課后進行的自主仿真實訓，并可在此基礎上實現技能考核。
42、配套教學資源
（六）電力拖動仿真教學軟件
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實訓和鑒定設備通用技術規范》與教育部有關專業教學大綱而設計，內容包括三相異步機單向轉動控制等30個實訓項目，涵蓋維修電工初級、中級、高級主要實訓項目，每個項目又根據需要設有實訓目的、實訓器件、實訓電路、電路原理、器件布局、元件檢查、通電運行、通電運行、故障排除等多種訓練任務。軟件以技能為核心，項目為引領、任務為驅動，職場環境為背景，操作步驟為主線，學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性于一身，性價比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了不可或缺的豐富資源。
五、裝置可完成的實驗項目
（一）電機與拖動基礎
1.直流電機實驗
（1）認識實驗
（2）直流發電機
（3）直流并勵電動機
（4）直流并勵電機轉動慣量的測定
2.變壓器實驗
（1）單相變壓器(空載、短路和負載實驗)、
（2）三相變壓器(空載、短路和負載實驗)、
（3）三相變壓器的聯接組和不對稱短路、
（4）三相三繞組變壓器、
（5）單相變壓器的并聯運行
3.異步電機實驗
（1）三相鼠籠異步電動機的工作特性（空載試驗、短路試驗、負載試驗）、
（2）三相異步電動機的起動與調速（直接起動、Y-Δ起動、自耦變壓器降壓起動、轉子串電阻起動、轉子串電阻調速）、
4.電機機械特性的測定
（1）直流他勵電動機在各種運轉狀態下的機械特性、
（2）三相異步電動機在各種運行狀態下的機械特性、
（3）三相異步電機M-S曲線的測繪
（二）電力電子技術實驗
1.電力電子技術實驗項目
(1)單結晶體管觸發電路
(2)正弦波同步移相觸發電路實驗
(3)鋸齒波同步移相觸發電路實驗
(4)西門子TCA785集成觸發電路實驗
(5)單相半波可控整流電路實驗
(6)單相橋式半控整流電路實驗
(7)單相橋式全控整流及有源逆變電路實驗
(8)三相半波可控整流電路實驗
(9)三相橋式半控整流電路實驗
(10)三相半波有源逆變電路實驗
(11)三相橋式全控整流及有源逆變電路實驗
(12)單相交流調壓電路實驗
(13)三相交流調壓電路實驗
2.電力電子器件及驅動特性實驗
(1)單向晶閘管(SCR)特性實驗
(2)可關斷晶閘管(GTO)特性實驗
(3)功率場效應管(MOSFET)特性實驗
(4)電力晶體管(GTR)特性實驗
(5)絕緣雙極型晶體管(IGBT)特性實驗
(6)可關斷晶閘管(GTO)驅動與保護電路實驗
(7)功率場效應管(MOSFET)驅動與保護電路實驗
(8)電力晶體管(GTR)驅動與保護電路實驗
(9)絕緣雙極型晶體管(IGBT)驅動與保護電路實驗
3.典型電力電子器件線路實驗
(1)直流斬波電路的性能研究(降壓斬波電路、升壓斬波電路、升降壓斬波電路、Cuｋ斬波電路、Sepic斬波電路、Zeta斬波電路六種典型線路)(IGBT)
4.交流電機變頻調速系統實驗（主機采用三菱 FR-E740-0.4K-CHT）
(1)變頻器的功能原理
(2)變頻器的參數設定與操作
(3)變頻器的面板控制
(4)變頻器的電位器控制
(5)變頻器的多段速控制
(6)三相異步電動機的變頻調速
5.PLC可編程控制器實驗（主機采用三菱FX3U-48MT）
(1)三相電動機的順序控制
(2) 郵件分揀機
(3) 鐵塔之光
(4)步進電機控制
(5)電鍍生產線控制
(6)多種液體自動混合
(7)交通燈控制
(8)水塔水位自動控制
(9)自動送料裝車系統
(10) 自控成型機
(11) 自控軋鋼機
(12)全自動洗衣機的控制
(13)PLC、變頻器的綜合應用（PLC、三菱變頻器）
6.自動控制原理實驗
(1)典型環節的模擬研究
(2)典型系統瞬態響應和穩定性
(3)系統校正
(4)控制系統的頻率特性
(5)典型非線性環節
(6)非線性系統（一）
(7)非線性系統（二）
(8)采樣系統分析
(9)采樣控制系統的校正
（10）狀態反饋/極點配置
7.計算機控制技術實驗
(1) A/D，D/A轉換
(2)采樣保持器
(3)數字濾波
(4)積分分離式PID控制
(5)最小拍有紋波系統實驗
(6)最小拍無紋波系統實驗
(7)大林算法控制
(8)非線性控制
(9)解耦控制
(10)綜合控制實驗
六、裝置的配置清單

序號	編號	名稱	數量
1	DQ01	電源控制屏	1件
2	DQ02	實驗桌	1臺
3	DQ03-1	電機導軌、光碼盤測速系統及智能數顯轉速表	1臺
4	DQ07	直流復勵發電機	1臺
5	DQ09	直流并勵電動機	1臺
6	DQ10	三相鼠籠式異步電動機	1件
7	DQ11	三相線繞異步電機(220V )	2件
8	DQ19	校正直流測功機	1件
9	GDQ12	三相線繞異步電動機轉子啟動電阻箱	1件
10	DQ22	直流數字電壓、毫安、安培表（三只表）（注：按實驗要求每套需配2件）	1件
11	DQ25	單/三相智能功率、功率因數表	1件
12	DQ26	三相可調電阻器（每組90Ω*2/1.3A）	1件
13	DQ27	三相可調電阻器（每組900Ω*2/0.41A）	1件
14	DQ29	可調電阻器、電容器90Ω2/1.3A、900Ω2/0.41A	1件
15	DQ31	波形測試及開關板	1件
16	DQ44	數/模交流電流表	1件
17	DQ45	數/模交流電壓表	1件
18	DK03	晶閘管主電路	1件
19	DK04	三相晶閘管觸發電路	1件
20	DK05	單相晶閘管觸發電路	1件
21	DK07	直流斬波電路實驗	1件
22	DK08	給定及實驗器件	1件
23	DK09	新器件特性實驗	1件
24	DK12	變壓器實驗	1件
25	DK13	功率器件驅動電路實驗	1件
26	BPQ-1	三相異步電機變頻調速控制系統（三菱 FR-E740-0.4K-CHT）	1件
27	PLC-1	PLC可編程控制器主機模塊（主機采用三菱FX3U-48MT）	1套
28	PLC-2	可編程控制器模擬實驗（一）	1件
29	PLC-3	可編程控制器模擬實驗（二）	共1套
30		自控原理與計算機控制實驗箱	1件
31	連接線及配件	實驗連接線及電機堵轉制動工具等	1臺
32	掛件貨架	為掛件提供一個存放位置	1套
33	指導書	提供實驗指導書1套	1套
34	電腦桌	電腦桌小推車	1套
35	軟件	提供PLC編程軟件1套	1套
36	配套數字教學資源（一）	電工作業培訓教學軟件（用電安全與觸電急救仿真教學軟件）	1套
37	配套數字教學資源（二）	維修電工實訓考核教學軟件	1套
38	配套數字教學資源（三）	三菱PLC與變頻器仿真教學軟件	1套
39	配套數字教學資源（四）	PLC可編程設計與控制虛擬仿真軟件（物料分揀PLC綜合仿真實訓軟件）
40	配套數字教學資源（五）	電機與變壓器仿真教學軟件
41	配套教學資源（六）	電力拖動仿真教學軟件
